補足

    画像をクリックすると拡大表示します。




 金物の種類

   鋼製建具の金物データは、金物総称、品名、メーカー名、型番、部品名の5段階で管理しています。

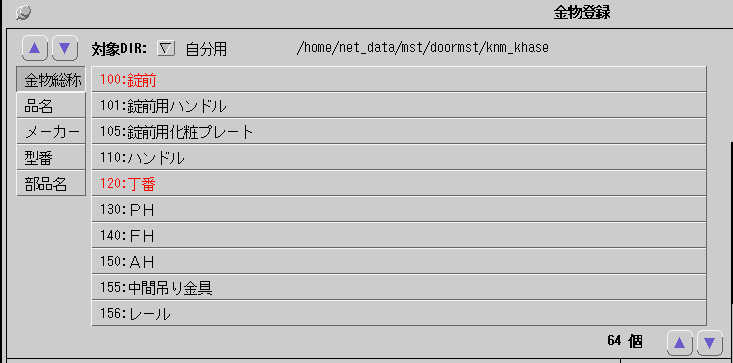

a> 第1階層の金物総称は、64種類あります。
    例)錠前・ハンドル・丁番・PH・開閉装置等。

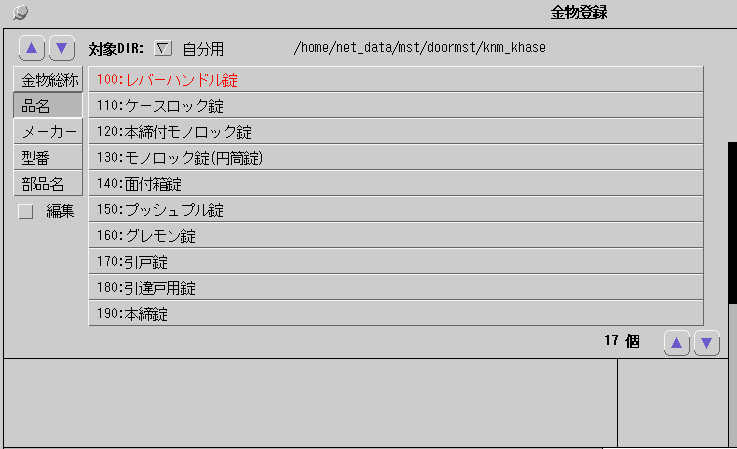

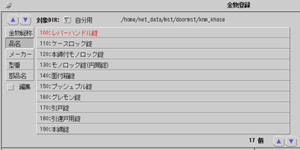

  b> 第2階層の品名は、金物総称ごとに異なります。
    例)錠前の品名はレバーハンドル錠等16個あります。

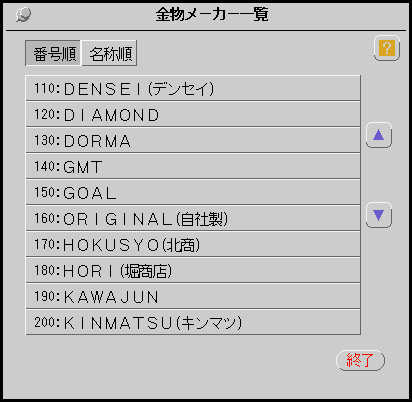

  c> 第3階層のメーカー名は現在48社用意してあり、追加可能です。
  d> 第4階層の型番は、1メーカーにつき最大99個まで登録できます。

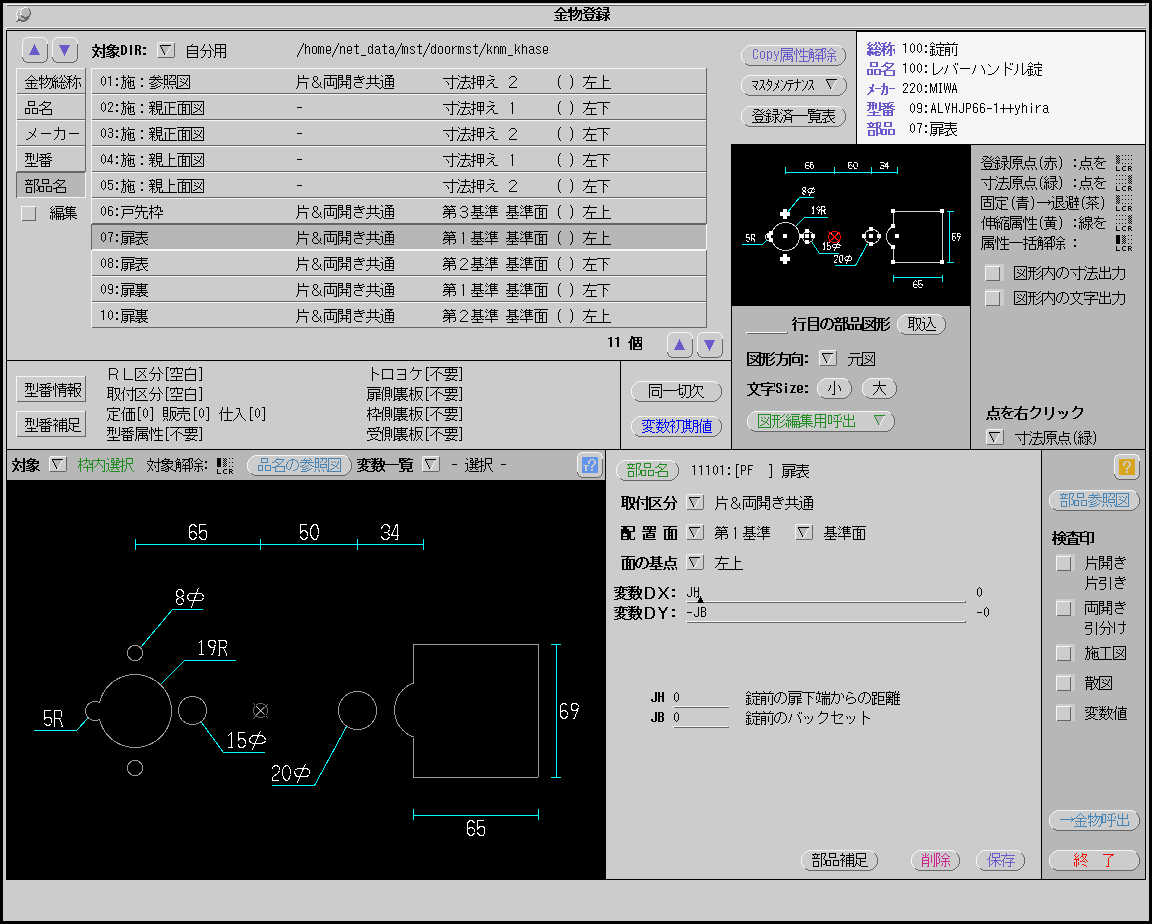

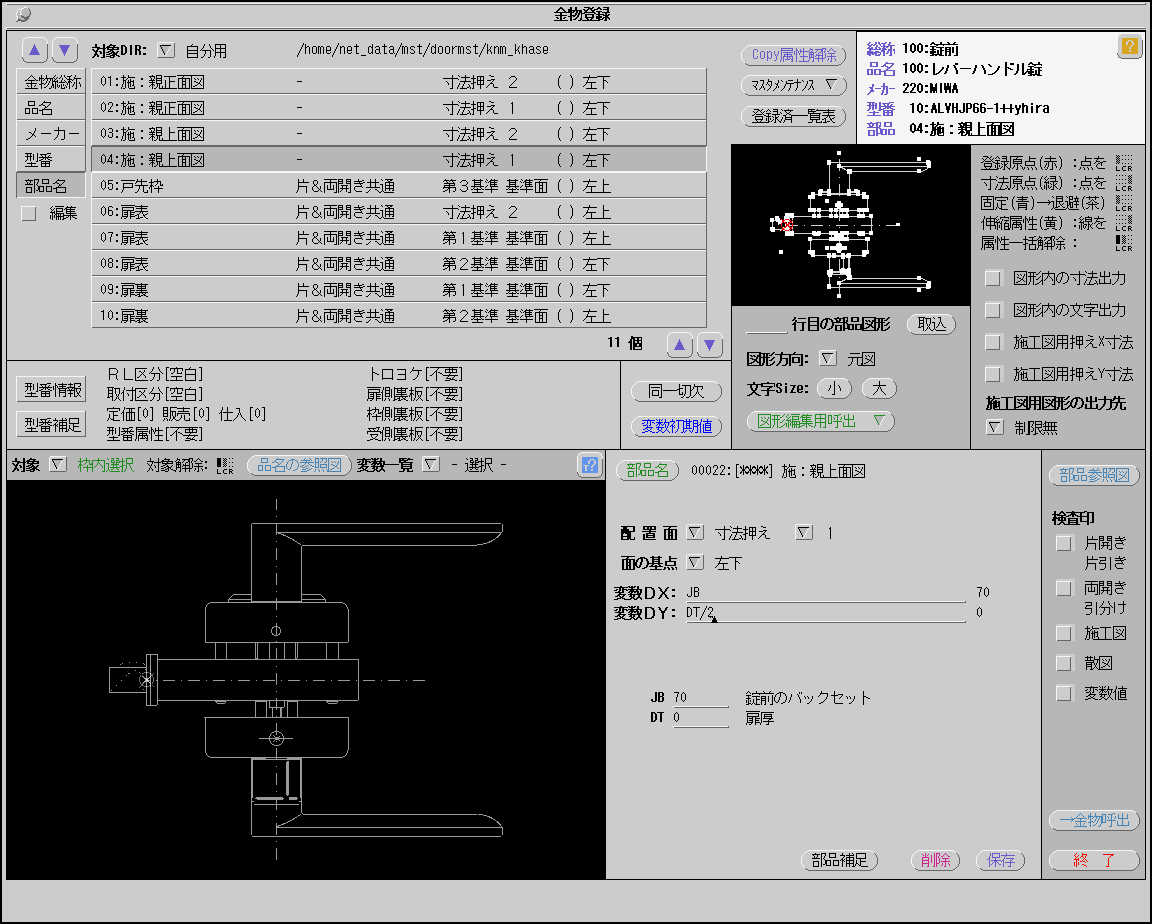

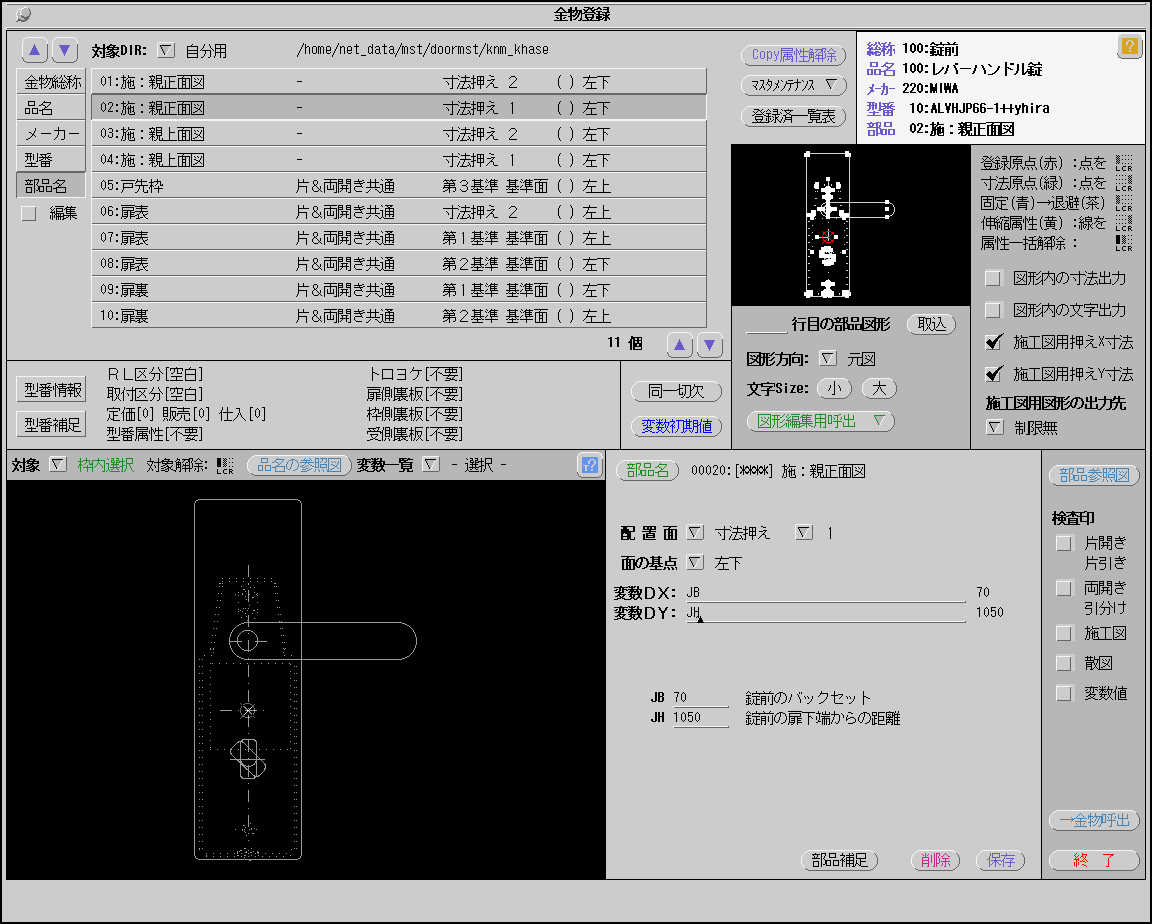

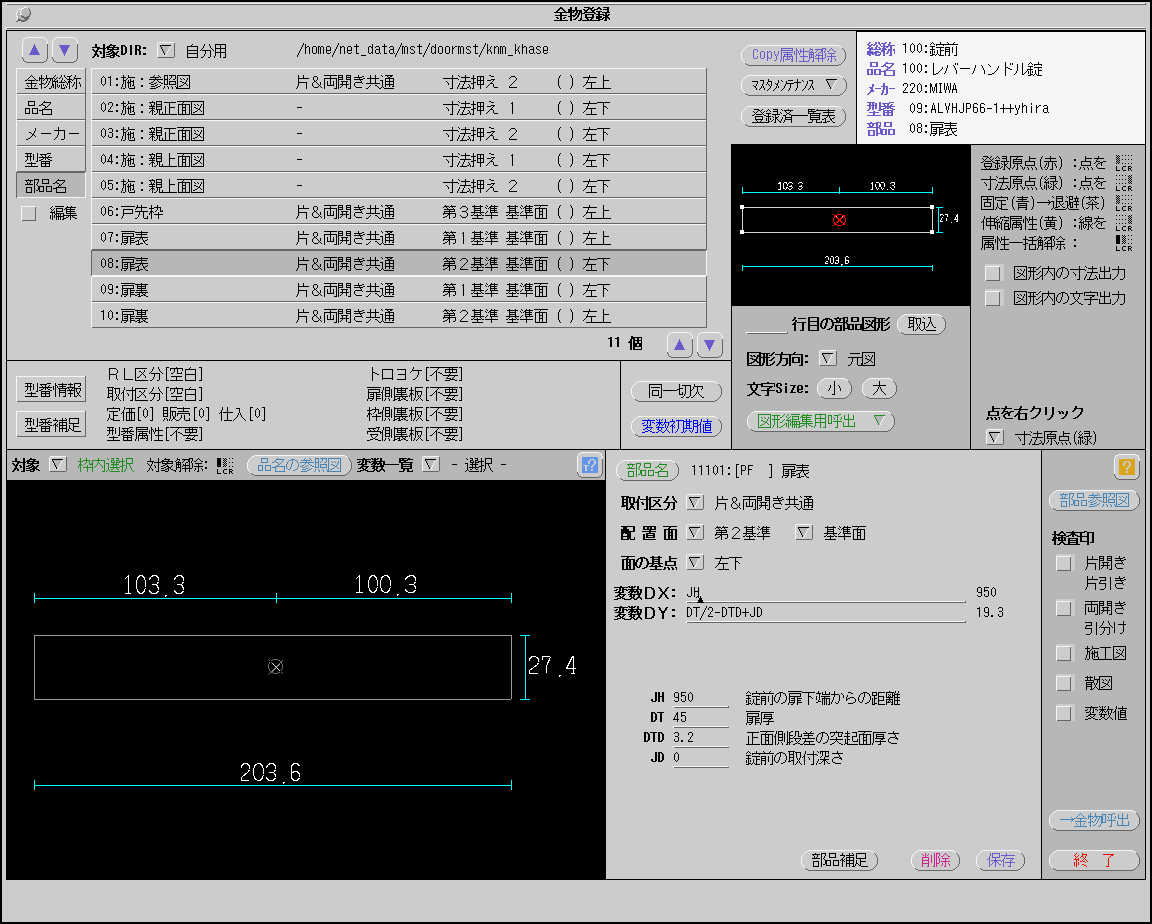

  e> 第5段階の部品名は、建具部品リストにある全ての部品を作業対象にして金物図形や切欠図等を登録することができます。
  建具部品の「親扉正面図」の図形 「親扉上面図」の図形 「扉表」の第1基準面の図形 「扉裏」の第2基準面の図形

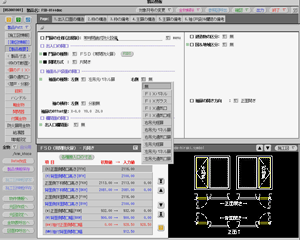

 鋼製建具の種類

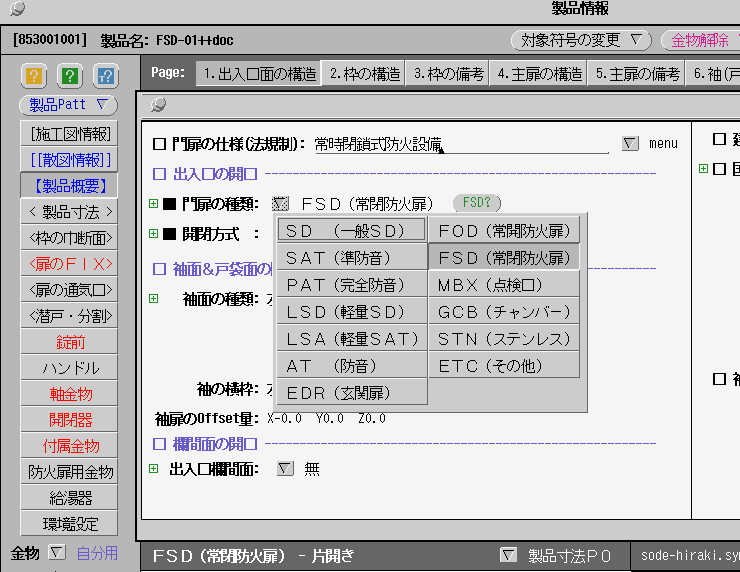

a> 門扉の種類

  1. SD (一般SD)
  2. SAT (準防音)
  3. PAT (完全防音)
  4. LSD (軽量SD)
  5. LSA (軽量SAT)
  6. AT (防音)
  7. EDR (玄関扉)
  8. FOD (常開防火扉)
  9. FSD (常閉防火扉)
  10. MBX (点検口)
  11. GCB (ガスチャンバー)
  12. STN (ステンレス)

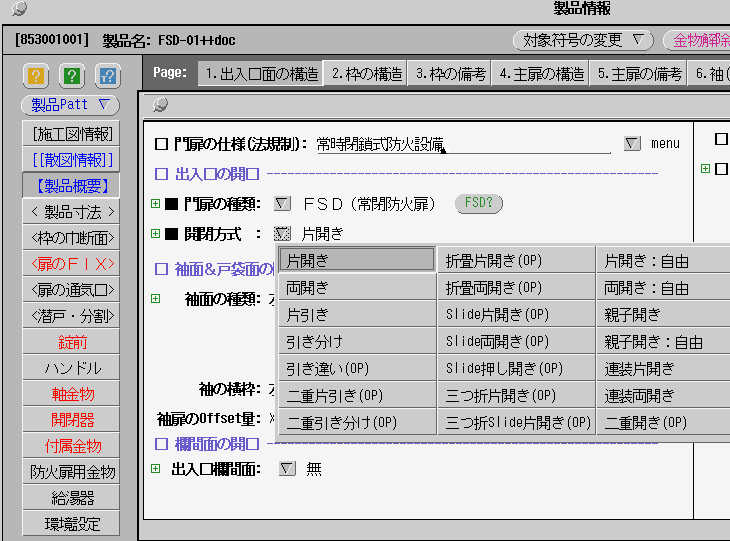

b> 開閉方式

  1. 片開き
  2. 両開き
  3. 親子開き
  4. 折り畳み片開き
  5. 折り畳み両開き
  6. 三つ折り片開き
  7. 連装着片開き
  8. 連装両開き
  9. 片引き
  10. 引き分け
  11. 引き違い
  12. 二重片引き
  13. 二重引き分け

c> 主扉内開口

  1. 標準扉 (フラッシュ扉)
  2. 潜り戸付き扉
  3. 框扉
  4. 腰扉
  5. FIX付き扉
  6. ガラリ付き扉
  7. FIX&ガラリ付き扉

  等、17種類。

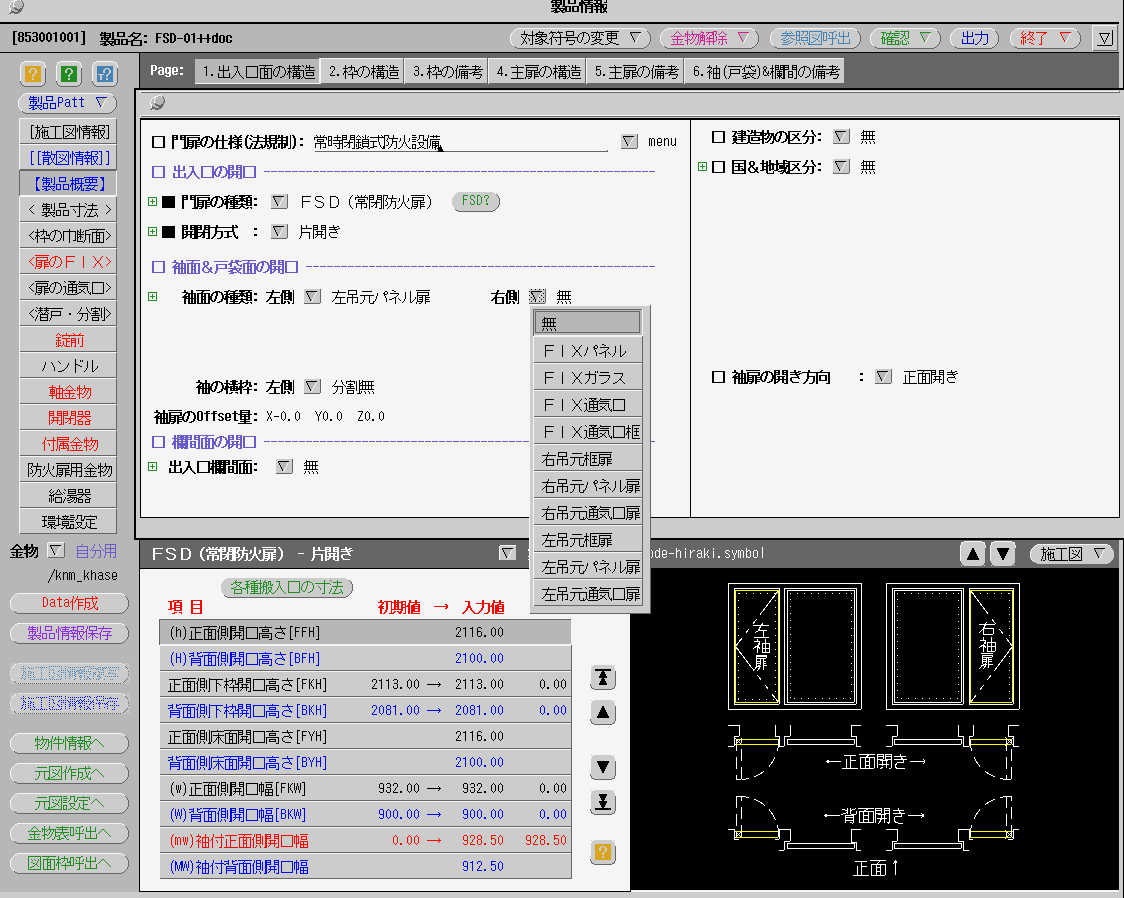

d> 袖面付

  1. 左袖付
  2. 右面付
  3. 両袖付

  袖面が扉のとき、正面開き/背面開きの選択が可能です。

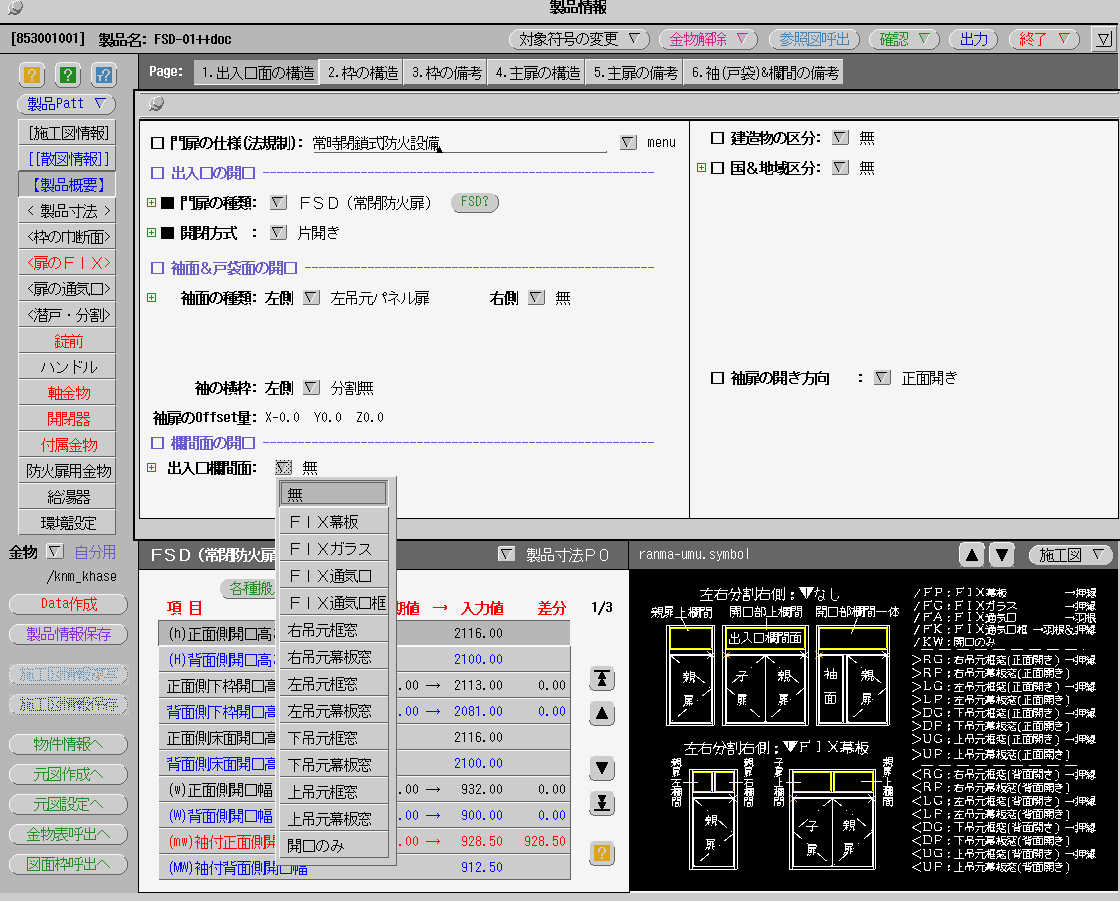

e> 欄間付

  欄間面が扉のとき、正面開き/背面開きの選択や軸の
  上下左右選択が可能です。
